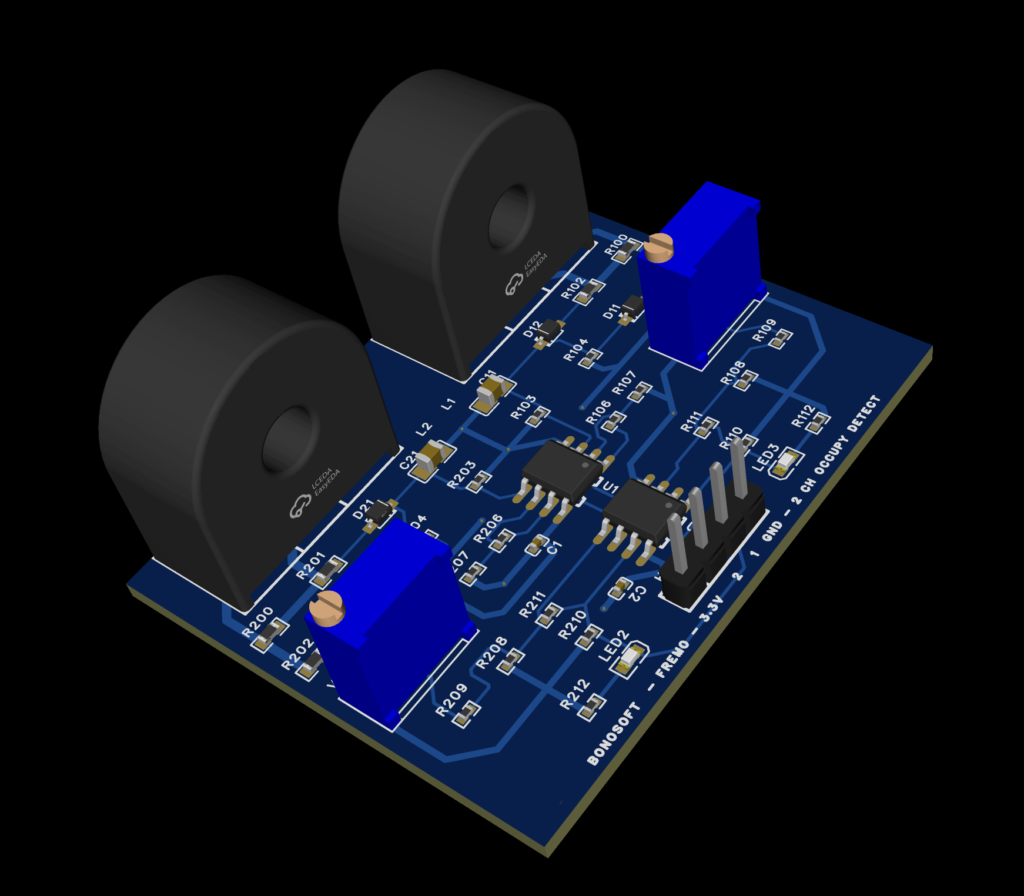

Jeg har forsøgt mig med at lave mit eget print, eller nærmere designet dette og få det lavet i Kina. Nu må jeg vente et par uger til de kommer hjem, så jeg kan starte med at teste dem.
Dette print er en simpel og pålidelig løsning til at detektere om et sporområde er optaget af rullende materiel. Printet er designet til DCC-systemer (Digital Command Control) og leverer et digitalt signal (høj/lav) til en microcontroller som f.eks. ESP32.
Specifikationer
| Parameter | Værdi |
|---|---|
| Antal kanaler | 2 |
| Forsyningsspænding | 3.3V DC |
| DCC-spænding | 12-16V (N, TT, H0) |
| Output | Open-collector, aktiv lav |
| Microcontroller | ESP32 eller lignende (3.3V logik) |
Detektion
Printet kan detektere:
- ✅ Lokomotiver med motor (100-500mA)
- ✅ Vogne med LED-belysning (10-50mA)
- ✅ Vogne med hjulmodstande (ned til ~5-10mA)
Output logik:
- LAV (0V) = Spor optaget (LED lyser)
- HØJ (3.3V) = Spor frit (LED slukket)
Kalibrering
Hvert kanal har et trimmer-potentiometer (VR1/VR2) til justering af følsomheden:
- Sørg for at sporet er frit (ingen køretøjer)
- Drej potentiometeret så LED’en slukker
- Placer en vogn med belysning eller hjulmodstand på sporet
- Juster potentiometeret indtil LED’en tænder pålideligt
- Test med forskellige køretøjer
Tip: Start med potentiometeret drejet mod GND (lav threshold) og drej langsomt op indtil falske detektioner forsvinder.
Udvidelse
Printet kan nemt kombineres med flere enheder for at overvåge et helt anlæg. Brug en ESP32 med tilstrækkeligt antal GPIO-pins og forbind flere detektorer parallelt.
