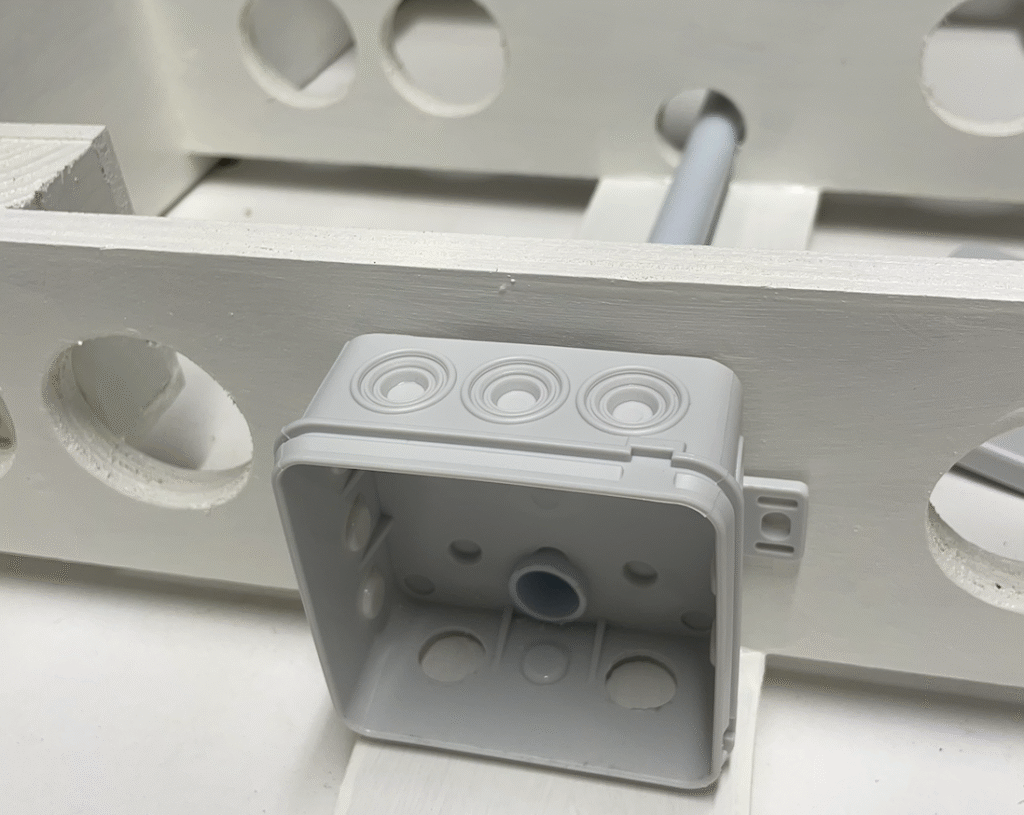

Så fik jeg skåret et elektrikerrør på 42 cm, der skal gå igennem modulets spanter. I hver ende har jeg placeret en samledåse og boret et hul på 16 mm til røret gennem dåsernes bagside.
I toppen af dåserne (nederst på billedet, da modulet ses nedefra) har jeg boret to huller til ledninger, et for hvert spor. I hvert af hullerne skal der trækkes ledninger med banastik, der forbindes til næste modul, samt 2 drop kabler der skal forsyne skinnerne med kørestrøm.
Det anbefales at man skære sine spor for hver 50 cm, for at de kan arbejde i forbindelse temperaturudsving. Jeg kan endnu ikke finde ud af om jeg skal dele mine spor, da de jo kun er 78 cm lange. For at sikre redundans selv hvis jeg deler sporene, vil jeg lavet i alt 4 dropkabler pr skinne.

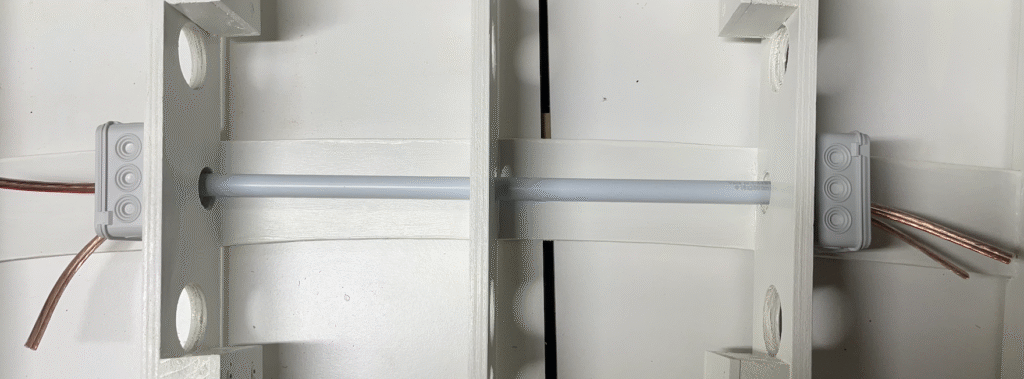

Røret kan let bukkes, men på grund af den store radius på modulet ser det helt lige ud 🙂
Jeg forventer at røret vil have en mindre bue når dåserne bliver skruet fast.
I røret har jeg trukket to tvillingledninger på 2,5 mm2 ledere, som skal sørge for strøm igennem modulet. Der er to ledninger da modulet har to spor som holdes helt adskilt. Med elektrikertape vil jeg give hvert kabel sin egen farve, så man let kan kende forskel på disse. Tilsvarende vil jeg også farvemarkere ledningerne der forbinder modulerne, så det igen bliver let at identificere.
