Så har jeg lavet de store huller i endepladerne, der anvendes til kabelføring når modulerne sættes sammen. Jeg borede to 40 mm huller, slog to streger i mellem og savede midterdelen ud med en stiksav. Det gik meget lettere end forventet, og resultatet blev godt.
Til modulets ben havde jeg planlagt at lave en holder af to lister, to plader, en iskruningsbøsning og en bolt med plasthåndtag. Jeg synes dog at det lød noget besværligt, og da jeg har justeringsmulighed i fødderne, er der ikke behov for justering der hvor benet sidder fast i modulet.
Jeg besluttede derfor at gå med den helt simple løsning, iskruningsbøsninger direkte i benene, huller i spanterne og så en bolt med plasthåndtag. Det skulle vise sig at det kun var ideen der var simpel, implementeringen blev alt andet en simpelt.

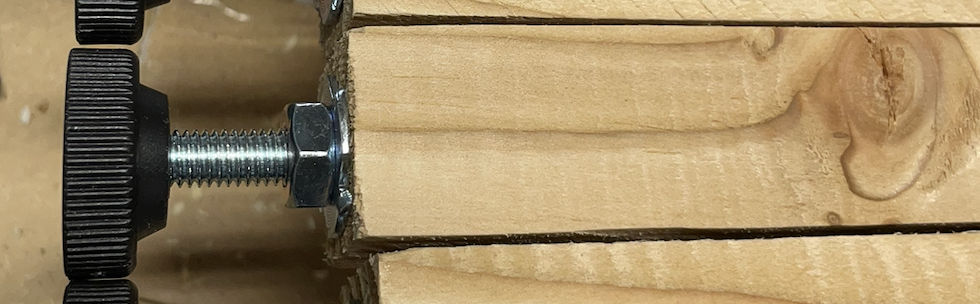

At skære brættet ud til 4 ben af 28×28 gik uden problemer, og monteringen af fødderne gik også let. Fødderne er opgivet med justering fra 13 til 63 mm, de 13 passede fint, men de 63 viste sig at være der hvor skruen falder ud af møtrikken 😉 så jeg må nedjustere muligheden for justering til +-22 mm (stadig over de 20 mm som står i standarden)
Første udfordring var at afstanden mellem spanterne er for lille til at jeg kunne bore med maskinen, selv med et 90 graders vinkelforsats var der ikke nok plads. Jeg fandt dog et meget kort center-bor, som lige kunne være der. Jeg er glad for at jeg i de følgende moduler kan bores før modulet limes sammen.

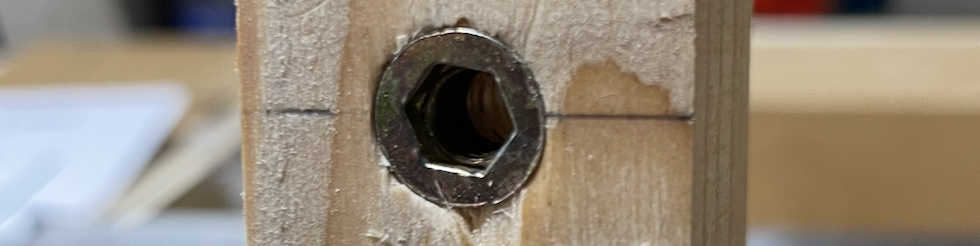

Iskruningsbøsningerne var lettere at montere en forventet, men det viste sig at nøjagtigheden af hullernes placering var væsentligt mere vanskeligt end forventet. Det kræver nok en søjleboremaskine eller ramme for at opnå den nødvendige tolerance.
Endnu mere besværligt var det at bore hullerne i spanterne nøjagtigt, og prøvesamlingen af første ben var meget besværligt. Det største problem var dog at jeg havde placeret hullerne for tæt på hinanden og for tæt på modulets kant, som gør at plastic håndtagene ramte hindanden, eller kanterne.

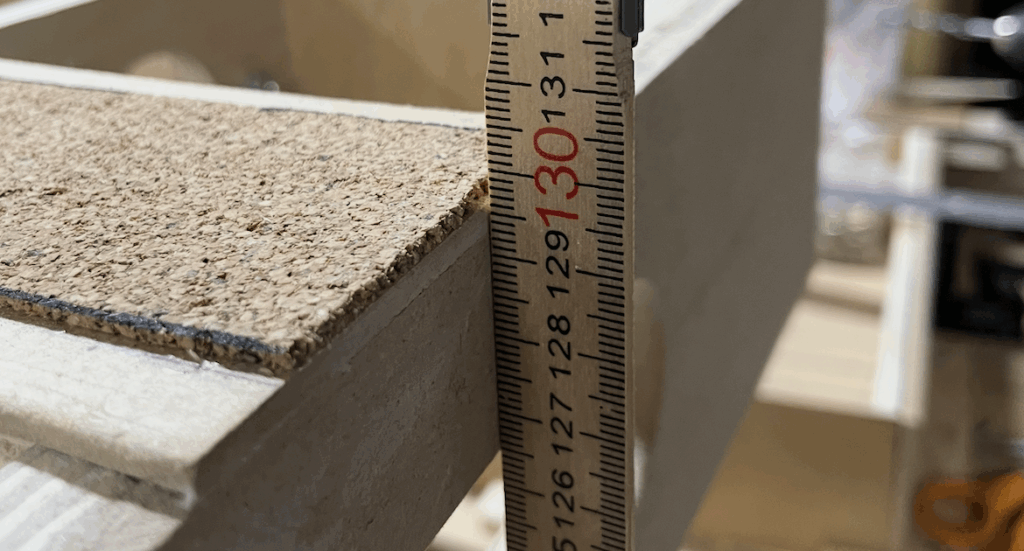

Med almindelige M6 bolte fik jeg monteret benen og en prøvemåling viste 1300 mm der hvor skinnernes overkant kommer 😎 helt uden justering.
Ideen med montering direkte på spanterne er måske fin nok, men det stiller store krav til nøjagtigheden af hullerne. En søjleboremaskine eller nogle skabeloner skal der til hvis det skal kunne lade sig gøre. Det kunne også være at man skulle lave en kombination af den oprindelige holder og det simple design…
Efter prøvesamlingen kan jeg godt se det smarte i at benen kan skubbes op i modulet, så det kan stå af sig selv mens man får skues benene fast.
